（一）
設計及動作原理
(NEC
)
溫度保險絲 |
|

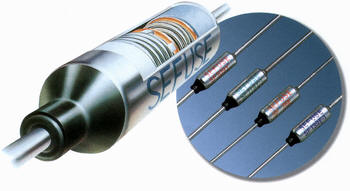

● （日本）NEC溫度保險絲
具有檢測出溫度異常并切斷電路之功能。它可檢測家用或工業用電氣產品的溫度異常升溫并迅速及時地切斷電路、可達到防止火災于未燃的作用。 |
|
●
（日本）NEC溫度保險絲
有使用熱敏顆粒（有機化學物質）為感熱材料的SF型。動作溫度范圍：為73℃
~240℃、有額定電流為
6A ~15A的各種產品。
|
|
|
|
|
|
|
|
|
|
|
|
（二）
技術參數
(
NEC) |
|
名稱 |
外殼 |
電氣規格 |
額定動作溫度
范圍 |
AC/
DC |
電壓 |
電流 |
|
SF/ E
|
金屬 |
AC |
250 V |
10A |
73℃ ~240℃ |
|
125 V |
15A |
|
SF/ K
|
金屬 |
AC |
250 V |
6A |
73℃ ~192℃
|
|
SF/ Y
|
金屬 |
AC |
250 V |
15A |
73℃ ~240℃ |
|
|
|
|
|
|
|
|
|
|
|
|
（四）
主要應用
(
NEC系列
) |
|
●
各種電機、復印機、傳真機 |
|
●
HID
鎮流器、熒光照明鎮流器 |
|
●
變壓器、充電器、電池組 |
●
發熱電器、電熨斗、熱吹風、電熱爐、電飯鍋、
電暖壺、咖啡壺 |
|
●
換氣扇、電風扇、電縫紉機、熱水器 |
|
●
電源變換器、電源插頭座 |
|
●
冰箱、空調、車用空調 |
|
●儀表、設備 |
|
●日用家電....以及更多應用 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
SF /K:
AC 250V / 6A
|
|
|
產品型號 |
額定動作溫度 |
|
SF 70K |
73 ℃
|
|
SF 76K |
77 ℃
|
|
SF 91K |
94 ℃
|
|
SF 96K |
99 ℃ |
|
SF 119K |
121 ℃
|
|
SF 139K |
142 ℃ |
|
SF 188K |
192 ℃ |
|
|
|
|
|
|
|
|
|
|
|
|
NEC
溫度保險絲 |
|
工作溫度對照表 |
|
|
SF /
E:
AC 250V / 10A
AC 120V / 15A
|
|
|
產品型號 |
額定動作溫度 |
|
SF 70E |
73 ℃
|
|
SF 76E |
77 ℃
|
|
SF 91E |
94 ℃
|
|
SF 96E |
99 ℃ |
|
SF 109E |
113 ℃
|
|
SF 119E |
121 ℃
|
|
SF 129E |
133 ℃
|
|
SF 139E |
142 ℃ |
|
SF 152E |
157 ℃ |
|
SF 169E |
172 ℃ |
|
SF 188E |
192 ℃ |
|
SF 214E |
216 ℃ |
|
SF 226E |
227 ℃ |
|
SF 240E |
240 ℃ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SF /Y:
AC 250V / 15A
|
|
|
產品型號 |
額定動作溫度 |
|
SF 70Y |
73℃
|
|
SF 76Y |
77℃
|
|
SF 91Y |
94℃
|
|
SF 96Y |
99℃ |
|
SF 113Y |
113℃
|
|
SF 119Y |
121℃
|
|
SF 129Y |
133℃
|
|
SF 139Y |
142℃ |
|
SF 152Y |
157℃ |
|
SF 169Y |
172℃ |
|
SF 184Y |
184℃ |
|
SF 188Y |
192℃ |
|
SF 214Y |
216℃ |
|
SF 226Y |
227℃ |
|
SF 240Y |
240℃ |
|
|
|
|
|
|
| |
|
| |
|
|
