AIRPAX
®
|
 |
 |
|

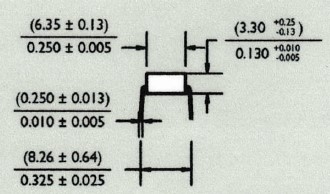

實際尺寸
6.4 ×10.2 ×3.3 mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
（一）
特性：
(6600
)溫控開關 |
|
● 6600系列溫控開關是美國德州儀器（AIRPAX
®
）專有技術設計，采用國際標準的8-pin
DIP
（8腳雙排并列封裝）。適合用于印刷電路板焊接方式，使該保護器的表面理想地與貼裝面積及周圍空氣進行熱傳感。 |
●
6600系列溫控開關，采用( IC-1P )
標準封裝形式，突跳式的，單極/單擲的接觸點的100%導通結構，當外界溫度過高時，傳遞到經校正過的雙金屬片便迅速動作，這樣切斷或接通電路（常閉或常開兩種），當溫度下降到復位溫度時，雙金屬片又迅速復位，使品質長期穩定。
（選擇溫度跳脫范圍：40℃
~ 130℃
±5℃） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
（三）
優點：
(6600
)溫控開關 |
|
●
AIRPAX
®是全球生產傳感器和控制器品種最齊全、
產量最大的國際著名品牌之一，對產品質量具有信用保障。 |
|
●
熱傳導性強，該保護器的表面理想地與貼裝面積及周圍空氣進行熱傳感 |
|
●
AIRPAX
®
6600系列是一個微型雙金屬溫控開關，提供準確和可靠的熱傳感和開關的元器件，具有優良的重復性 |
●
該溫控開關的能力強、壽命長，
最多1A
在48V-DC或120
V-AC為30，000周期，
并實現了低電流0.001A
~ 0.020A在5V-DC為100，000周期。 |
|
●
6600系列溫控開關的尺寸符合國際標準的產品(IC-1P)
標準封裝形式。因此，6600可以使用高速自動化設備進行自動放置和焊接到PC板。 |
|
●
AIRPAX
®
6600系列適合用于對擁擠的PC板。典型的用途包括電路過熱時的報警或關閉系統等。應用范圍包括電腦及電腦周邊設備，飛機，汽車，醫療設備和測試設備，電源供應器等。 |
|
● 6600系列是密封的可以承受波峰焊和清洗行動 |
|
●
通過安全認證：UL、CSA、VDE、CQC
及符合歐盟ROHS環保要求。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
（四）應用
：（6600
）溫控開關能對以下方面防止過熱 |
|
●
PC電子線路板. |
|
●
電氣設備、通訊設備； |
|
●
電子產品 |
|
●
家用電器； |
|
●
電源供應器； |
|
●
飛機，汽車，醫療設備和測試設備。 |
|
|
|
|
|
|
|
|
|
|
|
6600
系列 編號與工作溫度對照表 |
|
動作溫度公差±5℃ |
|
跳脫溫度 |
常閉型 |
常開型 |
|
40℃ |
66L040 |
66F040 |
|
45℃ |
66L045 |
66F045 |
|
50℃ |
66L050 |
66F050 |
|
55℃ |
66L055 |
66F055 |
|
60℃ |
66L060 |
66F060 |
|
65℃ |
66L065 |
66F065 |
|
70℃ |
66L070 |
66F070 |
|
75℃ |
66L075 |
66F075 |
|
80℃ |
66L080 |
66F080 |
|
85℃ |
66L085 |
66F085 |
|
90℃ |
66L090 |
66F090 |
|
95℃ |
66L095 |
66F095 |
|
100℃ |
66L100 |
66F100 |
|
105℃ |
66L105 |
66F105 |
|
110℃ |
66L110 |
66F110 |
|
115℃ |
66L115 |
66F115 |
|
120℃ |
66L120 |
66F120 |
|
125℃ |
66L125 |
66F125 |
|
130℃ |
66L130 |
66F130 |
|
|
|
|
|
|
|
|
|
| |
|
|
| |
|
|
|
