固態繼電器（面板安裝） |
固態繼電器 |
|
|
性能： |
額定規格 |
交流輸出 |
單相 |
690 Vac |
150 A |
|
兩相 |
660 Vac |
50 A |
|
三相 |
530 Vac |
50 A |
|
|
性能： |
額定規格 |
直流輸出 |
1000 VDC |
160 A |
|
|

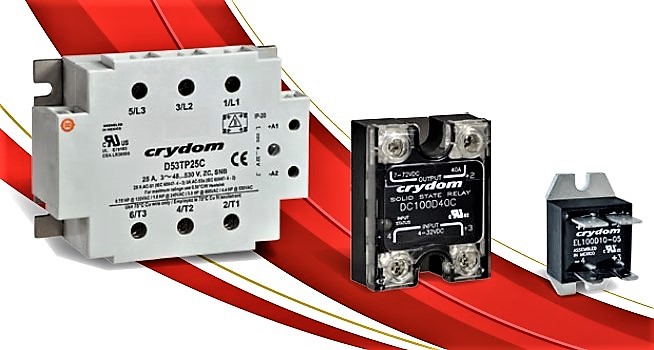

面板安裝固態繼電器設計獨特、容易安裝在面板或散熱片上、適合單、雙或三相額定輸出應用、其范圍為5到125Amps
和24 到 660 VAC、或 1 到 100 Amps 和 1 到 1000 VDC。有效輸入包括24 到
280 VAC、3 到 32 VDC、 或根據型號而定的模擬控制 |
|
特性：
面板安裝 SSRs
備用多種配置、包括三種符合工業標準的尺寸和安裝形式。機械設備簡單安全、并提供可靠的散熱路徑消散熱能。型號和選項包括螺旋終端、快速連接、可選保護蓋、LED
輸入狀態指示燈和界面熱墊、以及散熱片和 SSR/散熱片組裝。 |
|
|
快達
Crydom
®，是全球領先的固態開關技術專家，結合先進技術與開發新產品，我們致力于提供更廣泛的標準固態繼電器及接觸器，專注于為任何負載應用提供定制化的固態開關解決方案。Crydom是森薩塔科技Sensata
Technologies旗下品牌之一。 |
|
應用：雖然固態繼電器已被廣泛應用于數以千記的工程項目、但就其功能而言、其應用主要可分為以下幾大類別: |
加熱控制：該應用領域擁有最多的固態繼電器客戶。
具體應用包括但不限于：專業食品設備、塑料成型/擠出機械、暖通空調制冷和焊接設備。
優點;溫度精確、壽命長、無需維護、產品安全及容易連接。適合加熱器、風機、送風機和閥門控制。 |
照明控制:
該應用領域通常分為三類：戲劇、倉庫和商業。該領域使用的許多產品為特定應用而設計的。
優點：調光控制、靜音操作、快速開關、壽命長、無需維護、產品安全、容易連接及減少零件計數。 |
運動控制:該應用領域包括電梯、升降機、吊機、運動器材、輸送系統、太陽能、風扇和電磁閥控制。
優點：耐力強、抗沖擊、抗振動、軟啟動、
反轉、無電弧、開關迅速、壽命長、無需維護、容易連接及減少零件計數。 |
|
|
|
|
|
面板安裝：交流輸出繼電器 |
|
|
|
|
SeriesOne 10-125
Amps |
 |
|
• 快達固態繼電器家族系列 |
• 額定值從 10 到 125 Amps @
24-280 VAC 和
12 到 90 Amps @ 80-530 VAC |
|
• 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
|
• 靈活的控制電壓 3-32
VDC、18-36 VAC 或 90-280 VAC |
|
• “超低”的輸入電流（典型直流電 2-4
mAmps） |
|
• 包含標準輸出的 R-C 緩沖器 |
|
•
備有零壓啟動（阻性負載）或隨機啟動（感性負載或相位控制） |
|
• 具有選擇性內部 TVS
(字尾為“P”)、無需外部過壓保護 |
|
•
可選預裝散熱墊、無需導熱硅膠。（字尾為“H”) |
|
• 可選常閉輸出（字尾為“-B”選項） |
|
• UL 508 額定超負荷耐力測試認證 |
|
|
|
|
|
HA/HD 系列 12-125 Amps |
 |
|
• 固態繼電器額定值從 12 到 125
Amps @ 48-660 VAC |
|
• 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
|
• 靈活的控制電壓 3-32
VDC、18-36 VAC 或 90-280 VAC |
|
• “超低”的輸入電流（典型直流電 2-4
mAmps） |
|
• R-C 緩沖網絡適合額外的 dv/dt
衰減 (僅適合機型 HA48/HD48) |
|
•
備有零壓啟動（阻性負載）或隨機啟動（感性負載或相位控制）輸出 |
|
• 具有選擇性內部 TVS
(字尾為“P”)、無需外部過壓保護 |
|
•
可選預裝散熱墊，無需導熱硅膠。（字尾為“H”） |
|
|
|
| |
|
| |
|
H1 系列
25-125 Amps |
 |
| • 固態繼電器額定值從 12 到
125 Amps @ 48-660 VAC |
| • 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
| • 靈活的控制電壓 4-32 VDC |
| • 低輸出斷態泄漏電流 |
| •
備有零壓啟動（阻性負載）或隨機啟動（感性負載或相位控制）輸出 |
| • 具有選擇性內部 TVS
(字尾為“P”)、無需外部過壓保護 |
| • UL 508 額定超負荷耐力測試 |
|
|
|
|
| |
|
|
CW 系列
10-125 Amps |
 |
|
• 重型固態繼電器額定值從 10 到 125
Amps @ 12-280 VAC 或 48-660 VAC |
|
• 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
|
• 符合 EMC
標準（三級）、嚴酷電氣環境下操作可靠 |
|
• 靈活的控制電壓 3-32
VDC、18-36 VAC 或 90-280 VAC |
|
• LED 指示燈、易于識別控制狀態 |
|
•
備有零壓啟動（阻性負載）或隨機啟動（感性負載或相位控制）輸出 |
|
•
IP20“安全觸摸”保護蓋為用戶提供額外保護 |
|
• 具有選擇性內部 TVS
(字尾為“P”)、無需外部過壓保護 |
|
• 帶有欲裝熱墊、無需字尾為“H”的散熱膏 |
|
• UL 508 額定超負荷耐力測試認證 |
|
|
|
| |
|
CSW
系列 10-90 Amps |
 |
|
• 重型固態繼電器額定值從 10 到 90
Amps @ 12-280 VAC |
|
• 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
|
• 符合 EMC
標準（三級）、嚴酷電氣環境下操作可靠 |
|
• 靈活的控制電壓 3-32 VDC |
|
• 低輸出斷態泄漏電流 |
|
• 選擇性 R-C 緩沖網絡適合額外的
dv/dt 衰減 |
|
•
備有零壓啟動（阻性負載）或隨機啟動（感性負載或相位控制）輸出 |
|
• 具有選擇性內部 TVS
(字尾為“P”)、無需外部過壓保護 |
|
• 帶有欲裝熱墊、無需字尾為“H”的散熱膏 |
|
• UL 508 額定超負荷耐力測試 |
|
|
|
|
|
|
|
|
|
| |
|
XBP
系列 25-60 Amps |
 |
• 經濟型固態繼電器額定值為 25 或 50
Amps @ 24-400 VAC 和 25、
50 或 60 Amps @ 24-660 VAC |
|
•
IP20“安全觸摸”保護蓋選項為用戶提供額外保護 |
|
• SCR 輸出 |
|
• 靈活的控制電壓 3.5-15、15-32
或 4-32 VDC |
|
• LED 指示燈、易于識別控制狀態 |
|
• 低輸出斷態泄漏電流 |
|
•
備有零壓啟動（阻性負載）或隨機啟動（感性負載或相位控制）輸出 |
|
• 帶有欲裝熱墊、無需字尾為“H”的散熱膏 |
|
|
|
| |
|
|
|
EL 系列
5-20 Amps |
 |
|
•
微型冰球式固態繼電器可最大限度地提高面板空間 |
|
• 額定值高達 20 Amps @
24-280 VAC |
|
• 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
|
•
備有零壓啟動（阻性負載）或隨機啟動（感性負載或相位控制）輸出 |
|
• 快速連接和安裝方便的輸出終端 |
|
• 3.75k VAC 光電隔離 |
|
|
|
|
| |
|
EZ 系列
5-18 Amps |
 |
|
• 超薄型固態繼電器 |
|
• 額定值從 5 到 18 Amps @
48-600 VAC |
|
• 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
|
• R-C 緩沖網絡（機型 240 VAC）適合額外的
dv/dt 衰減 |
|
•
備有零壓啟動（阻性負載）或隨機啟動（感性負載或相位控制）輸出 |
|
• 直流或交流控制電壓選項 |
|
• 快速連接和安裝方便的輸出終端 |
|
|
|
|
| |
|
MCBC
系列 25-90 Amps |
 |
|
• 基于微處理器的突發火災控制器/固態繼電器 |
|
• 額定值從 25 到 90 Amps @
48-530 VAC |
|
• R-C 緩沖網絡適合額外的 dv/dt
衰減 |
|
•
符合工業標準的模擬輸入（電壓或電流）或電位器控制 |
|
• LED 指示燈、易于識別輸出狀態 |
|
• 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
|
• 備有兩個時間基準期 (10 和 20
周期) |
|
• 僅用于阻性負載 |
|
|
|
|
| |
|
MCPC
系列 25-90 Amps |
 |
|
• 基于微處理器的相位角控制器/固態繼電器 |
|
• 額定值從 25 到 90 Amps @
48-530 VAC |
|
•
符合工業標準的模擬輸入（電壓或電流）或用于設定值的電位器控制 |
|
• LED 指示燈、易于識別輸出狀態 |
|
• 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
|
• 設計專為多種阻性負載提供成正比的交流電 |
|
|
|
|
| |
|
|
|
MCTC
系列 25-90 Amps |
 |
|
• 基于微處理器的溫度控制器/固態繼電器 |
|
• 額定值從 25 到 90 Amps @
48-530 VAC |
|
•
符合工業標準的模擬輸入（電壓或電流）、用于溫度設定值 |
|
• 直接的 J 或 K 型熱電偶輸入 |
|
• LED 指示燈、易于識別輸出和溫度狀態 |
|
• 開式熱電偶保護 |
|
• 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
|
• 有效溫度范圍選項“R”適合包括 2
分鐘短周期保護的制冷循環 |
|
• 選項“E”可提供一個規范穩壓輸出 5
V/10 mAmps 、適用于外部電位器控制 |
|
|
|
|
| |
|
|
|
MCS
系列 25-90 Amps |
 |
|
•
基于微處理器的軟啟動/軟停止控制器/固態繼電器 |
|
• 額定值從 25 到 90 Amps @
48-530 VAC |
|
• R-C 緩沖網絡適合額外的 dv/dt
衰減 |
|
•
符合工業標準的模擬輸入（電壓或電流）或電位器控制 |
|
• LED 指示燈、易于識別輸出狀態 |
|
• 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
|
• 可調升降溫速率 |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
PCV
系列 15-90 Amps |
 |
|
• 易于使用的比例（相位角）控制器 |
|
• 額定值從 15 到 90 Amps @
100-240 VAC |
|
• 簡單的 2-7 VDC 或 2-10
VDC 模擬控制電壓 |
|
• 設計專為多種阻性負載提供成正比的交流電 |
|
|
|
|
| |
|
|
|
LPCV
系列 15-110 Amps |
 |
|
• 易于使用的線性比例（相位角）控制器 |
|
• 額定值從 15 到 110 Amps @
20-300 VAC |
|
• 簡單的 0-5 VDC、0-10 VDC
或 4-20 mAmps 模擬控制電壓 |
|
• 包括電源 12 VDC、適用于電位器控制 |
|
• 需要輔助電源 PS120 或 PS240
為內部邏輯電路提供電壓 20 VAC |
|
• 設計專為多種阻性負載提供成正比的交流電 |
|
|
|
|
| |
|
RPC
系列 15-40 Amps |
 |
|
• 易于使用的比例（相位角）控制器 |
• 額定值從 15 到 40 Amps @
130 VAC、
240 VAC 或 480 VAC |
|
• 簡單的 150k or 1M Ohm
電位器控制 |
|
• 設計專為多種阻性負載提供成正比的交流電 |
|
|
|
|
| |
|
SMR-6
系列 25-90 Amps |
 |
|
• 帶有內置電流監控和電路檢測的固態繼電器 |
|
• 額定值從 25 到 90 Amps @
60-280 VAC |
|
• 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
|
• 靈活的反相或非反相控制電壓（8-32
VDC） |
|
• 常開或常閉報警輸出 |
|
• 具有多種內置故障狀態監測警報器 |
|
• 零壓啟動（阻性負載）輸出 |
|
• UL 508 額定超負荷耐力測試認證 |
|
|
|
|
| |
|
雙路革新系列 25-50 Amps |
 |
|
• 獨立控制的雙輸出固態繼電器 |
|
• 額定值為 25 和 50 Amps @
24-280 VAC 或 48-600 VAC |
|
• 背靠背 SCR
輸出適合商業和重工業應用，性能可靠 |
|
•
IP20“安全觸摸”保護蓋選項為用戶提供額外保護 |
|
• 靈活的控制電壓 4-15
VDC、15-32 VDC 或 4-32 VDC |
|
• 4 種輸入連接選項、裝配更加靈活 |
|
• LED
指示燈、用于每條輸出通道、易于識別控制狀態 |
|
•
備有零壓啟動（阻性負載）或隨機啟動（感性負載或相位控制）輸出 |
|
|
|
|
| |
|
|
|
雙路
SeriesOne 25-40 Amps |
 |
|
• 獨立控制的雙輸出固態繼電器 |
|
• 額定值為 25 Amps 和 40
Amps @ 24-280 VAC 或 48-530 VAC |
|
• 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
|
• 控制電壓 4-15 VDC 或
15-32 VDC |
|
•
備有零壓啟動（阻性負載）或隨機啟動（感性負載或相位控制）輸出 |
|
• 快速連接終端、包括引腳控制終端的
120/240 V 機型 |
|
• UL 508 額定超負荷耐力測試認證 |
|
|
|
|
| |
|
三相 53TP 系列 25-50 Amps |
 |
|
• 具有每相 25 和 50
Amps、48-530 VAC 的 3 相固態繼電器 |
|
• 電機控制器額定值高達 7.5 HP /
5.5 kW |
|
• 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
|
• 符合 EMC
標準（三級）、嚴酷電氣環境下操作可靠 |
|
• 具有直接鍵合銅（DBC）基板的卓越熱性能 |
|
• R-C 緩沖網絡適合額外的 dv/dt
衰減 |
|
• 靈活的控制電壓 4-32
VDC、18-36 VAC 或 90-140 VAC / 180-280 VAC |
|
• LED 指示燈、易于識別控制狀態 |
|
•
備有零壓啟動（阻性負載）或隨機啟動（感性負載或相位控制）輸出 |
|
•
IP20“安全觸摸”保護蓋選項（如圖所示）為用戶提供額外保護 |
|
• 具有內部 TVS 、無需外部過壓保護 |
|
• 帶有欲裝熱墊、無需字尾為“H”的散熱膏 |
|
• UL 508 額定超負荷耐力測試認證 |
|
|
|
|
| |
|
三相 53RV 系列 25-50 Amps |
|
|
• 具有每相 25 和 50
Amps、48-530 VAC 的電機換向繼電器 |
|
• 電機控制器額定值高達 7.5 HP /
5.5 kW |
|
•
內置互鎖電路可在正向和反向輸入同時驅動時保護繼電器和負載 |
|
• 背靠背 SCR
輸出適合商業和重工業應用、性能可靠 |
|
• 符合 EMC
標準（三級）、嚴酷電氣環境下操作可靠 |
|
• 具有直接鍵合銅（DBC）基板的卓越熱性能 |
|
• R-C 緩沖網絡適合額外的 dv/dt
衰減 |
|
• 靈活的控制電壓 4-32 VDC |
|
• LED
指示燈、易于識別正向/反相控制狀態 |
|
•
IP20“安全觸摸”保護蓋選項為用戶提供額外保護 |
|
• 帶有欲裝熱墊、無需字尾為“H”的散熱膏 |
|
• UL 508 額定超負荷耐力測試認證 |
|
|
|
|
| |
|
面板安裝：直流輸出繼電器 |
|
|
|
|
|
|
|
|
|
| |
|
直流
DC60 系列 3-7 Amps |
 |
|
• 經濟型雙極晶體管輸出固態繼電器 |
|
• 額定值高達 7 Amps @ 60
VDC |
|
• 備有常開（標準的）或常閉（“-B”
選項）輸出 |
|
• 靈活的控制電壓 3.5-32 VDC 或
90-280 VAC/DC |
|
• 理想情況下適合阻性和感性負載（如電機和
EMR/電磁線圈等感性負載必須抑制二極管） |
|
|
|
|
| |
|
直流
DC 系列 10-100
Amps |
 |
• 固態繼電器額定值高達 100 Amps
@ 60 VDC、
100 Amps @ 100 VDC、
60 Amps @ 200 VDC 和20 Amps @ 400 VDC |
|
• 邏輯兼容控制選項 4 到 32 VDC
或 90 到 140 VAC |
|
• 熱界面墊及
IP20“安全觸摸”保護蓋選項為用戶提供額外保護 |
|
• 高速光電隔離觸發電路增強開關性能 |
|
• 易并聯、適合高電流應用程序 |
|
• 低阻抗 MOSFET
輸出、最大限度地減少總功耗 |
|
• LED 指示燈、易于識別控制狀態 |
|
• 理想情況下適合阻性和感 |
|
|
|
|
| |
|
直流
1-DC 系列 7-100 Amps |
 |
|
• 固態繼電器具有低阻抗 MOSFET
輸出、最大限度地減少總功耗 |
• 額定值高達 100 Amps @ 100
VDC、
40 Amps @ 200 VDC、
12 Amps @ 400 VDC 和 10 Amps @500 VDC |
|
• 易并聯、適合高電流應用程序 |
|
• 靈活的控制電壓 3.5-32 VDC |
|
• 理想情況下適合阻性和感性負載（如電機和
EMR/電磁線圈等感性負載必須抑制二極管） |
|
|
|
|
| |
|
|
直流
D06D 系列 60-100 Amps |
|
|
• 固態繼電器具有低阻抗 MOSFET
輸出、最大限度地減少總功耗 |
|
• 額定值從 60 到 100 Amps @
60 VDC |
|
• 易并聯、適合高電流應用程序 |
|
• 靈活的控制電壓 3.5-32 VDC |
|
• 理想情況下適合阻性和感性負載（如電機和
EMR/電磁線圈等感性負載必須抑制二極管） |
|
|
|
|
| |
|
直流
EL 系列 5-10 Amps |
 |
|
•
微型冰球式固態繼電器、最大限度地提高面板空間 |
|
• 額定值為 5 和 10 Amps @
3-100 VDC |
|
• 易并聯、適合高電流應用程序 |
|
• 低阻抗 MOSFET
輸出、最大限度地減少總功耗 |
|
• 理想情況下適合阻性和感性負載（如電機和
EMR/電磁線圈等感性負載必須抑制二極管 |
|
• 快速連接及安裝方便的輸出終端 |
|
|
|
|
| |
|
直流
SSC 系列 25
Amps |
 |
|
• 固態繼電器額定值在電壓高達 1k VDC
的情況下為 25 Amps |
|
• 高電壓 IGBT 輸出 |
|
• 具有內部 TVS 的 800 VDC
機型、無需外部過壓保護（僅限字尾 800） |
|
• 理想情況下適合阻性和感性負載（如電機和
EMR/電磁線圈等感性負載必須抑制二極管 |
|
|
|
|
| |
|
直流
LVD 系列 40-100 Amps |
 |
|
• 額定值高達 100 Amps @
3-75 VDC 的低電壓斷開 |
|
•
監視器和負載自動斷開電池系統可在低電壓條件下防止電池深度放電 |
|
• 低阻抗 MOSFET
輸出、最大限度地減少總功耗 |
|
• 六種有效直流控制范圍適合 12 VDC
和 24 VDC 的電池系統 |
|
|
|
|
| |
|
直流
DP 系列 20-60 Amps |
 |
|
• 電機換向繼電器額定值高達 60 Amps
@ 48 VDC |
|
• H 橋配置的低阻抗 MOSFET
開關適用于電機反轉 |
|
•
控制功能結合軟啟動/緩升、軟停止/緩降和每極性的制動功能 |
|
•
內置互鎖電路可在正向和反向輸入同時驅動時保護繼電器和負載 |
|
• UL & IEC 常用及電機控制器額定值 |
|
• LED
指示燈、易于識別正向/反相控制狀態 |
|
|
|
|
